状态模式（行为型模式）

添码座原创大约 6 分钟软件工程设计模式软件工程设计模式行为型模式状态模式

模式概述

状态模式是一种行为设计模式，它可以让一个对象在内部状态变化时改变其行为，使其看上去就像改变了自身所属的类一样。


问题

状态模式与有限状态机的概念紧密相关，其主要思想如下。

  • 程序在任意时刻仅可处于几种有限的状态中。

  • 任何一个特定状态程序的行为都不相同。

  • 程序可瞬间从一个状态切换到另一个状态。

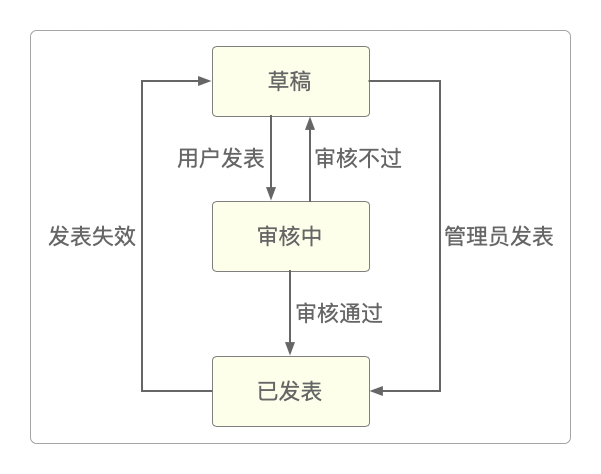

状态和转移
状态和转移

方案

状态模式建议为对象的每一个可能状态都新建一个类，然后将所有状态的对应行为抽取到这些类中。

它看上去可能与策略模式相似，但有一个关键性的不同。

  • 状态模式的特定状态知道其他所有状态的存在，且能触发从一个状态到另一个状态的转换。

  • 策略模式则几乎完全不知道其他策略的存在，而且也无法切换。

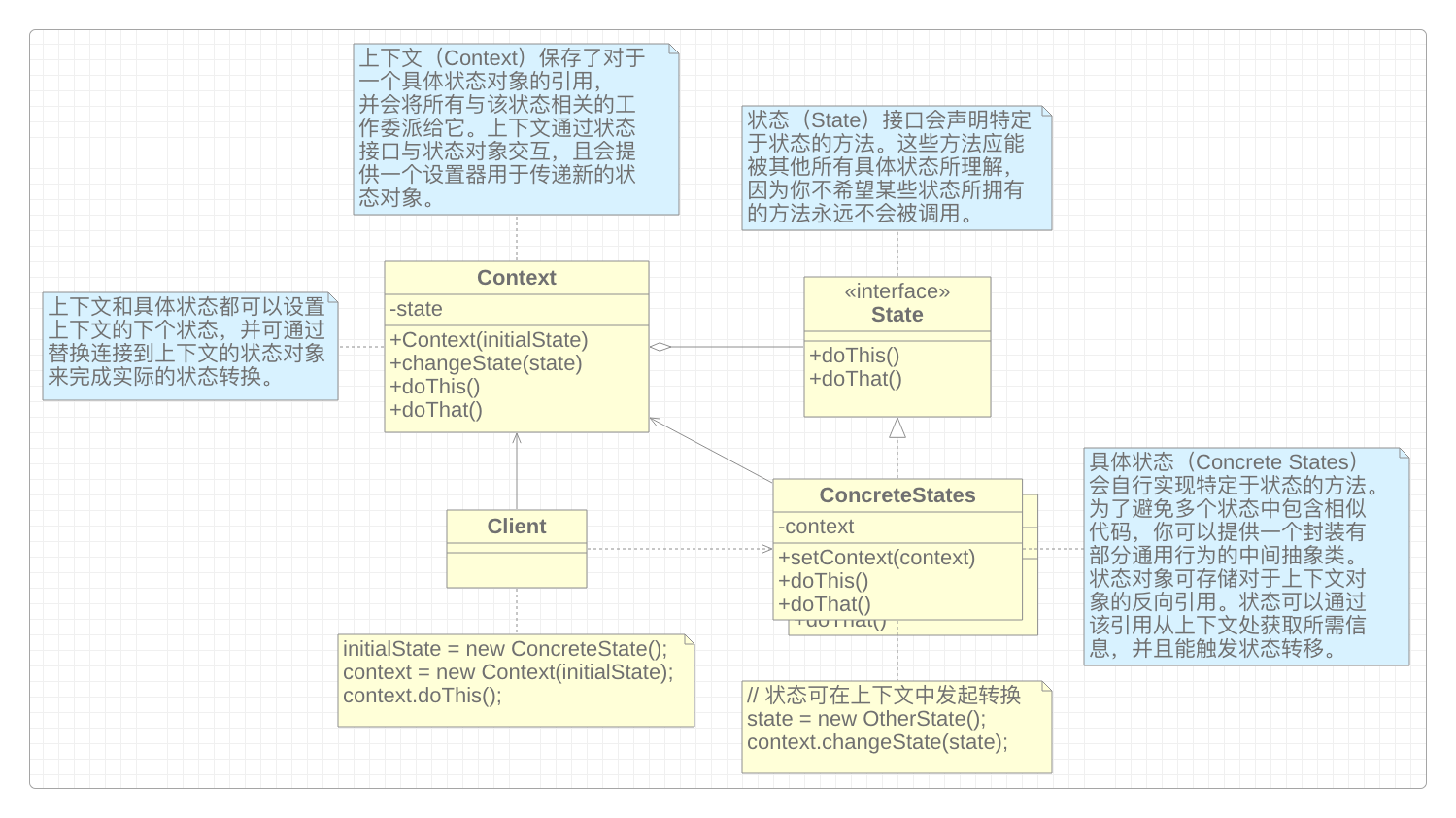

结构

状态模式结构图
状态模式结构图

实现

Java

/**
 * 状态抽象类
 *
 */
public abstract class State {
    Player player;

    State(Player player) {
        this.player = player;
    }

    public abstract String onLock();
    public abstract String onPlay();
    public abstract String onNext();
    public abstract String onPrevious();
}

/**
 * 锁定状态
 *
 */
public class LockedState extends State {
    LockedState(Player player) {
        super(player);
        player.setPlaying(false);
    }

    @Override
    public String onLock() {
        if (player.isPlaying()) {
            player.changeState(new ReadyState(player));
            return "Stop playing";
        } else {
            return "Locked...";
        }
    }

    @Override
    public String onPlay() {
        player.changeState(new ReadyState(player));
        return "Ready";
    }

    @Override
    public String onNext() {
        return "Locked...";
    }

    @Override
    public String onPrevious() {
        return "Locked...";
    }
}

/**
 * 就绪状态
 *
 */
public class ReadyState extends State {
    public ReadyState(Player player) {
        super(player);
    }

    @Override
    public String onLock() {
        player.changeState(new LockedState(player));
        return "Locked...";
    }

    @Override
    public String onPlay() {
        String action = player.startPlayback();
        player.changeState(new PlayingState(player));
        return action;
    }

    @Override
    public String onNext() {
        return "Locked...";
    }

    @Override
    public String onPrevious() {
        return "Locked...";
    }
}

/**
 * 播放状态
 *
 */
public class PlayingState extends State {
    PlayingState(Player player) {
        super(player);
    }

    @Override
    public String onLock() {
        player.changeState(new LockedState(player));
        player.setCurrentTrackAfterStop();
        return "Stop playing";
    }

    @Override
    public String onPlay() {
        player.changeState(new ReadyState(player));
        return "Paused...";
    }

    @Override
    public String onNext() {
        return player.nextTrack();
    }

    @Override
    public String onPrevious() {
        return player.previousTrack();
    }
}

/**
 * 播放器
 *
 */
public class Player {
    private State state;
    private boolean playing = false;
    private List<String> playlist = new ArrayList<>();
    private int currentTrack = 0;

    public Player() {
        this.state = new ReadyState(this);
        setPlaying(true);
        for (int i = 1; i <= 12; i++) {
            playlist.add("Track " + i);
        }
    }

    public void changeState(State state) {
        this.state = state;
    }

    public State getState() {
        return state;
    }

    public void setPlaying(boolean playing) {
        this.playing = playing;
    }

    public boolean isPlaying() {
        return playing;
    }

    public String startPlayback() {
        return "正在播放 " + playlist.get(currentTrack);
    }

    public String nextTrack() {
        currentTrack++;
        if (currentTrack > playlist.size() - 1) {
            currentTrack = 0;
        }
        return "正在播放 " + playlist.get(currentTrack);
    }

    public String previousTrack() {
        currentTrack--;
        if (currentTrack < 0) {
            currentTrack = playlist.size() - 1;
        }
        return "正在播放 " + playlist.get(currentTrack);
    }

    public void setCurrentTrackAfterStop() {
        this.currentTrack = 0;
    }
}

/**
 * 播放器的GUI
 *
 */
public class UI {
    private Player player;
    private static JTextField textField = new JTextField();

    public UI(Player player) {
        this.player = player;
    }

    public void init() {
        JFrame frame = new JFrame("Test player");
        frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        JPanel context = new JPanel();
        context.setLayout(new BoxLayout(context, BoxLayout.Y_AXIS));
        frame.getContentPane().add(context);
        JPanel buttons = new JPanel(new FlowLayout(FlowLayout.CENTER));
        context.add(textField);
        context.add(buttons);

        JButton play = new JButton("播放");
        play.addActionListener(e -> textField.setText(player.getState().onPlay()));
        JButton stop = new JButton("暂停");
        stop.addActionListener(e -> textField.setText(player.getState().onLock()));
        JButton next = new JButton("下一首");
        next.addActionListener(e -> textField.setText(player.getState().onNext()));
        JButton prev = new JButton("上一首");
        prev.addActionListener(e -> textField.setText(player.getState().onPrevious()));
        frame.setVisible(true);
        frame.setSize(300, 100);
        buttons.add(play);
        buttons.add(stop);
        buttons.add(next);
        buttons.add(prev);
    }
}

/**
 * 客户端
 *
 */
public class Client {
    public static void main(String[] args) {
        Player player = new Player();
        UI ui = new UI(player);
        ui.init();
    }
}

Go

package main

import "fmt"

/**
 * 无人售货机
 *
 */
type VendingMachine struct {
    hasItem       State
    itemRequested State
    hasMoney      State
    noItem        State
    currentState  State
    itemCount     int
    itemPrice     int
}

func newVendingMachine(itemCount, itemPrice int) *VendingMachine {
    v := &VendingMachine{
        itemCount: itemCount,
        itemPrice: itemPrice,
    }
    hasItemState := &HasItemState{
        vendingMachine: v,
    }
    itemRequestedState := &ItemRequestedState{
        vendingMachine: v,
    }
    hasMoneyState := &HasMoneyState{
        vendingMachine: v,
    }
    noItemState := &NoItemState{
        vendingMachine: v,
    }

    v.setState(hasItemState)
    v.hasItem = hasItemState
    v.itemRequested = itemRequestedState
    v.hasMoney = hasMoneyState
    v.noItem = noItemState
    return v
}

func (v *VendingMachine) requestItem() error {
    return v.currentState.requestItem()
}

func (v *VendingMachine) addItem(count int) error {
    return v.currentState.addItem(count)
}

func (v *VendingMachine) insertMoney(money int) error {
    return v.currentState.insertMoney(money)
}

func (v *VendingMachine) dispenseItem() error {
    return v.currentState.dispenseItem()
}

func (v *VendingMachine) setState(s State) {
    v.currentState = s
}

func (v *VendingMachine) incrementItemCount(count int) {
    fmt.Printf("Adding %d items\n", count)
    v.itemCount = v.itemCount + count
}

/**
 * 状态接口
 *
 */
type State interface {
    addItem(int) error
    requestItem() error
    insertMoney(money int) error
    dispenseItem() error
}

/**
 * 无商品时的状态
 *
 */
type NoItemState struct {
    vendingMachine *VendingMachine
}

func (i *NoItemState) requestItem() error {
    return fmt.Errorf("商品缺货")
}

func (i *NoItemState) addItem(count int) error {
    i.vendingMachine.incrementItemCount(count)
    i.vendingMachine.setState(i.vendingMachine.hasItem)
    return nil
}

func (i *NoItemState) insertMoney(money int) error {
    return fmt.Errorf("商品缺货")
}

func (i *NoItemState) dispenseItem() error {
    return fmt.Errorf("商品缺货")
}

/**
 * 有商品时的状态
 *
 */
type HasItemState struct {
    vendingMachine *VendingMachine
}

func (i *HasItemState) requestItem() error {
    if i.vendingMachine.itemCount == 0 {
        i.vendingMachine.setState(i.vendingMachine.noItem)
        return fmt.Errorf("不存在商品")
    }
    fmt.Printf("Item requestd\n")
    i.vendingMachine.setState(i.vendingMachine.itemRequested)
    return nil
}

func (i *HasItemState) addItem(count int) error {
    fmt.Printf("%d 已添加商品\n", count)
    i.vendingMachine.incrementItemCount(count)
    return nil
}

func (i *HasItemState) insertMoney(money int) error {
    return fmt.Errorf("请先选择商品")
}

func (i *HasItemState) dispenseItem() error {
    return fmt.Errorf("请先选择商品")
}

/**
 * 请求商品状态
 *
 */
type ItemRequestedState struct {
    vendingMachine *VendingMachine
}

func (i *ItemRequestedState) requestItem() error {
    return fmt.Errorf("已请求商品")
}

func (i *ItemRequestedState) addItem(count int) error {
    return fmt.Errorf("正在分发商品")
}

func (i *ItemRequestedState) insertMoney(money int) error {
    if money < i.vendingMachine.itemPrice {
        return fmt.Errorf("钱不够，得加钱 %d", i.vendingMachine.itemPrice)
    }
    fmt.Println("钱够了")
    i.vendingMachine.setState(i.vendingMachine.hasMoney)
    return nil
}

func (i *ItemRequestedState) dispenseItem() error {
    return fmt.Errorf("请先给钱")
}

/**
 * 收钱状态
 *
 */
type HasMoneyState struct {
    vendingMachine *VendingMachine
}

func (i *HasMoneyState) requestItem() error {
    return fmt.Errorf("正在分发商品")
}

func (i *HasMoneyState) addItem(count int) error {
    return fmt.Errorf("正在分发商品")
}

func (i *HasMoneyState) insertMoney(money int) error {
    return fmt.Errorf("商品缺货")
}

func (i *HasMoneyState) dispenseItem() error {
    fmt.Println("分配商品")
    i.vendingMachine.itemCount = i.vendingMachine.itemCount - 1
    if i.vendingMachine.itemCount == 0 {
        i.vendingMachine.setState(i.vendingMachine.noItem)
    } else {
        i.vendingMachine.setState(i.vendingMachine.hasItem)
    }
    return nil
}

/**
 * 客户端
 *
 */
func main() {
    vendingMachine := newVendingMachine(1, 10)

    err := vendingMachine.requestItem()
    if err != nil {
        log.Fatalf(err.Error())
    }

    err = vendingMachine.insertMoney(10)
    if err != nil {
        log.Fatalf(err.Error())
    }

    err = vendingMachine.dispenseItem()
    if err != nil {
        log.Fatalf(err.Error())
    }

    fmt.Println()

    err = vendingMachine.addItem(2)
    if err != nil {
        log.Fatalf(err.Error())
    }

    fmt.Println()

    err = vendingMachine.requestItem()
    if err != nil {
        log.Fatalf(err.Error())
    }

    err = vendingMachine.insertMoney(10)
    if err != nil {
        log.Fatalf(err.Error())
    }

    err = vendingMachine.dispenseItem()
    if err != nil {
        log.Fatalf(err.Error())
    }
}

适用场景

  • 如果某个类需要根据成员变量的当前值改变自身行为，且需要使用大量的条件语句时，可以使用状态模式。

  • 对象需要根据自身当前状态实现不同行为，同时状态的数量非常多且与状态相关的代码会频繁变更的话，可以使用状态模式。

  • 当相似状态和基于条件的状态机转换中存在许多重复代码时，可以使用状态模式。


优缺点

  • 状态模式的优点。

    • 将与特定状态相关的代码放在单独的类中，符合单一职责原则。

    • 无需修改已有状态类和上下文就能引入新状态，符合开闭原则。

    • 通过消除臃肿的状态机条件语句简化上下文代码。

  • 状态模式的缺点。

    • 状态模式的结构与实现都较为复杂，如果使用不当将导致程序结构和代码的混乱。

    • 如果状态的数量很少，或者状态很少发生改变，那么使用状态模式反而会让代码更复杂。


相关性

  • 桥接模式、状态模式、策略模式和适配器模式较为相似，它们都基于组合模式机制——将工作委派给其他对象来解决问题。

  • 状态模式可被视为策略模式的扩展，两者都基于组合机制：都通过将部分工作委派给其他对象来改变其行为。策略模式使得这些对象之间完全独立，它们不知道其他对象的存在；但状态模式模式不限制具体状态之间的依赖，允许它们自行改变在不同上下文中的状态。
