链路追踪：Sleuth

添码座原创大约 3 分钟

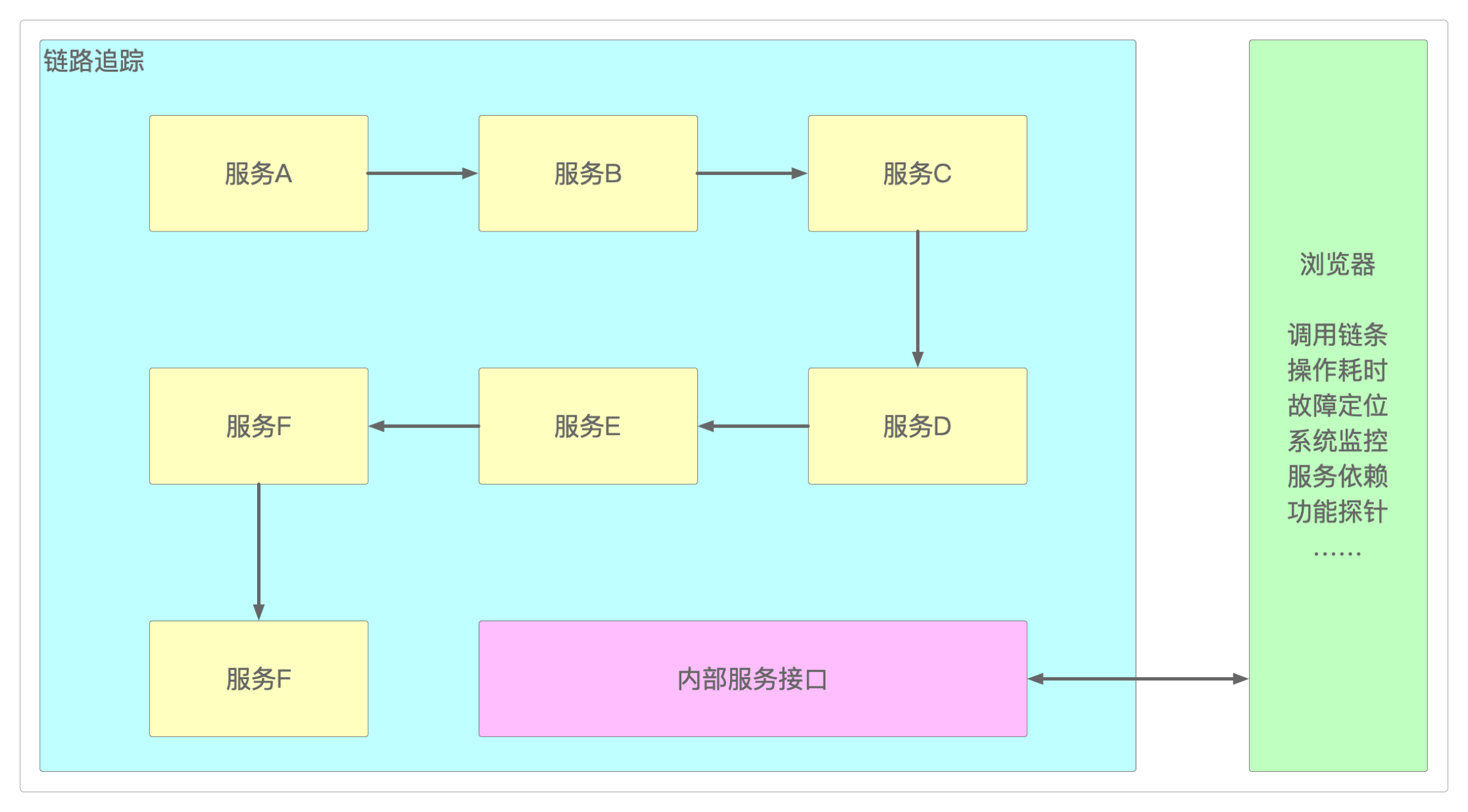

什么是链路追踪

OpenTracing标准语义

OpenTracing的关键概念

Span：可以被理解为一次方法调用，或者一个程序块的调用，或者一次网络/数据库访问。只要是一个具有完整时间周期的程序访问，都可以被认为是一个span。
Trace：由Span组成。
References：表示Span间的关系。有两种References：ChildOf（父子）和FollowsFrom（跟随）。

单个Trace中Span间的References


        [Span A]  ←←←(根 span)
            |
     +------+------+
     |             |
 [Span B]      [Span C] ←←←(Span C 是 Span A 的孩子节点，也就是ChildOf)
     |             |
 [Span D]      +---+-------+
               |           |
           [Span E]    [Span F] >>> [Span G] >>> [Span H]
                                       ↑
                                       ↑
                                       ↑
                         (Span G 在 Span F 后被调用，也就是FollowsFrom)

基于时间轴的Trace时序图


––|–––––––|–––––––|–––––––|–––––––|–––––––|–––––––|–––––––|–> time

 [Span A···················································]
   [Span B··············································]
       [Span D··········································]
     [Span C········································]
         [Span E·······]        [Span F··] [Span G··] [Span H··]

Spring Cloud Sleuth以及所有实现链路追踪功能的组件都符合OpenTracing标准语义。

部署Zipkin

使用Docker部署Zipkin。

> docker run -d -p 9411:9411 --privileged=true openzipkin/zipkin

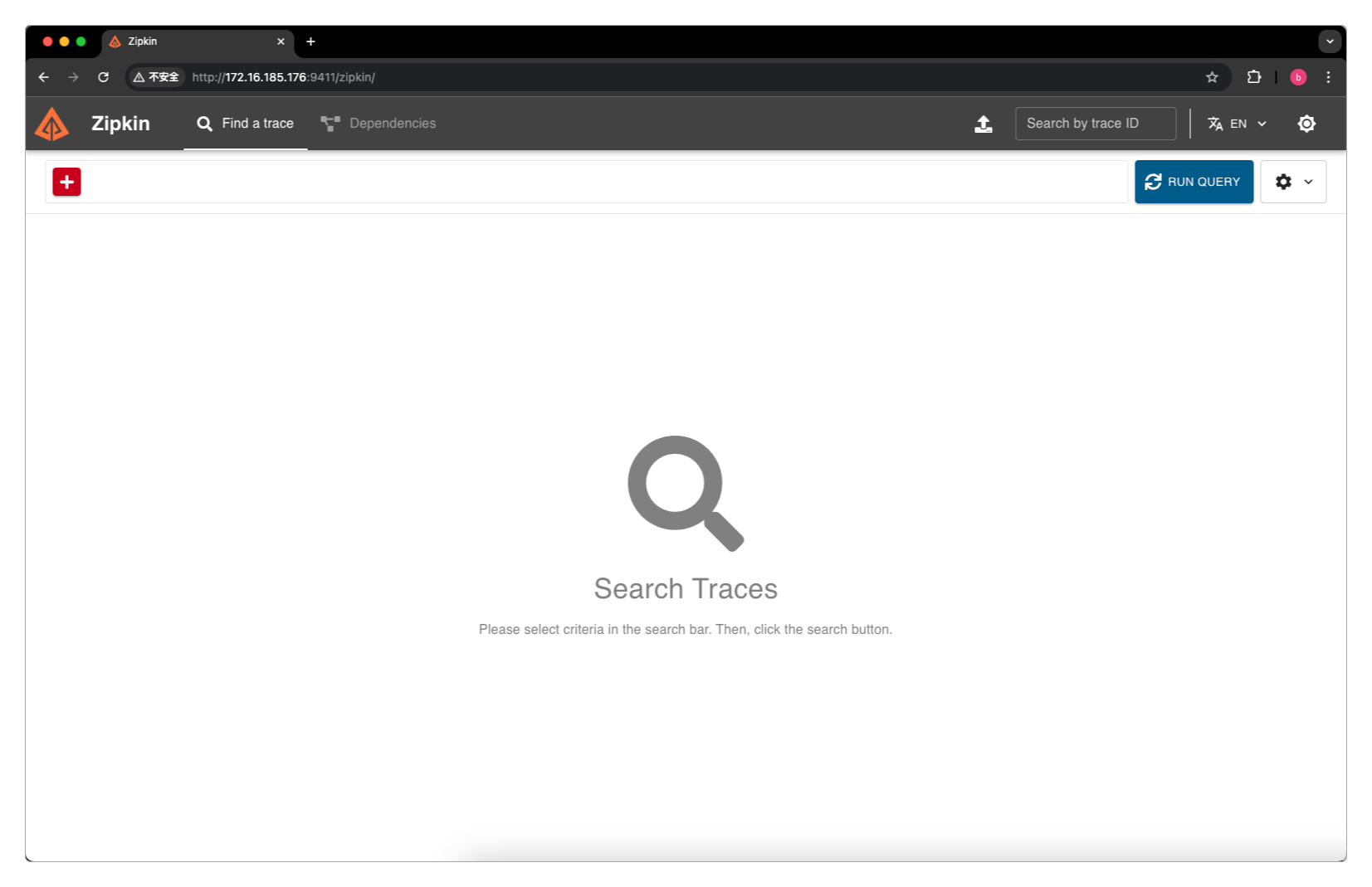

如果一切正常，那么此时就可以在浏览器中访问它了：http://172.16.185.176:9411/zipkin/。

引入依赖

因为是调用链路，所以至少需要部署两个服务。这里部署三个，其调用关系为如下。

funcun-payment-center -> funcun-order-center -> funcun-message-center

funcun-payment-center的作用是支付金额。
funcun-order-center的作用是生成订单。
funcun-message-center的作用是发送短信

它们引用的依赖都是相同的。

<dependency>
	<groupId>org.springframework.boot</groupId>
	<artifactId>spring-boot-starter-web</artifactId>
</dependency>
<dependency>
	<groupId>com.alibaba.cloud</groupId>
	<artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-sleuth-zipkin</artifactId>
</dependency>

添加配置

分别为每个服务添加bootstrap.yml配置。

server:
  port: 9001

spring:
  application:
    # 应用名称
    name: funcun-payment-center
  cloud:
    nacos:
      discovery:
        # 服务注册地址
        server-addr: localhost:8848
  zipkin:
    base-url: http://172.16.185.176:9411
    sender:
      type: web # 设置使用 http 的方式传输数据

这三个服务除了端口和应用名称不同之外，其他都一样。

funcun-payment-center

PaymentController类的代码。

package com.funcun.cloud.controller;

import com.funcun.cloud.feign.OrderFeignService;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.*;

/**
 * 支付Controller
 *
 */
@Slf4j
@RequiredArgsConstructor
@RequestMapping("/payment")
@RestController
public class PaymentController {
    private final OrderFeignService orderFeignService;

    @GetMapping(value = "/pay")
    public String pay(@RequestParam(value = "money") Integer money) {
        if (money < 0) {
            throw new RuntimeException("支付失败，请重新请求！");
        }
        // 调用创建订单的服务
        return orderFeignService.createOrder(money);
    }
}

OrderFeignService类的代码。

package com.funcun.cloud.feign;

import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestParam;

/**
 * 调用订单服务
 *
 */
@FeignClient(value = "funcun-order-center")
public interface OrderFeignService {
    @GetMapping(value = "/order/createOrder")
    String createOrder(@RequestParam(value = "money") Integer money);
}

funcun-order-center

OrderController类的代码。

package com.funcun.cloud.controller;

import com.funcun.cloud.feign.MessageFeignService;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.bind.annotation.RestController;

/**
 * 订单Controller
 *
 */
@Slf4j
@RequiredArgsConstructor
@RequestMapping("/order")
@RestController
public class OrderController {
    private final MessageFeignService messageFeignService;

    @GetMapping("/createOrder")
    public String createOrder(@RequestParam("money") Integer money) {
        // 调用库存服务进行库存扣减
        String result = messageFeignService.sendMessage(money);
        log.info("{}", result);
        return "下单成功！";
    }
}

MessageFeignService类的代码。

package com.funcun.cloud.feign;

import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;

/**
 * 调用短信服务
 *
 */
@FeignClient(value = "funcun-message-center")
public interface MessageFeignService {
    @GetMapping(value = "/message/sendMessage/{money}")
    String sendMessage(@PathVariable(value = "money") Integer money);
}

funcun-message-center

MessageController类的代码。

package com.funcun.cloud.controller;

import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

/**
 * 短信Controller
 *
 */
@Slf4j
@RequestMapping("/message")
@RestController
public class MessageController {
    @GetMapping(value = "/sendMessage/{money}")
    public String sendMessage(@PathVariable(value = "money") Integer money) {
        if (money < 1 || money > 999999) {
            throw new RuntimeException("支付金额异常，请重新请求！");
        }
        return "订单创建成功！";
    }
}
