网络命名空间

添码座原创大约 3 分钟

Linux的Namespace（命名空间）技术是一种隔离技术，常用的Namespace有User Namespace，Process Namespace，Network Namespace等。

在Docker容器中，不同的容器通过Network Namespace进行了隔离，也就是不同的容器有各自的IP地址，路由表等，互不影响。

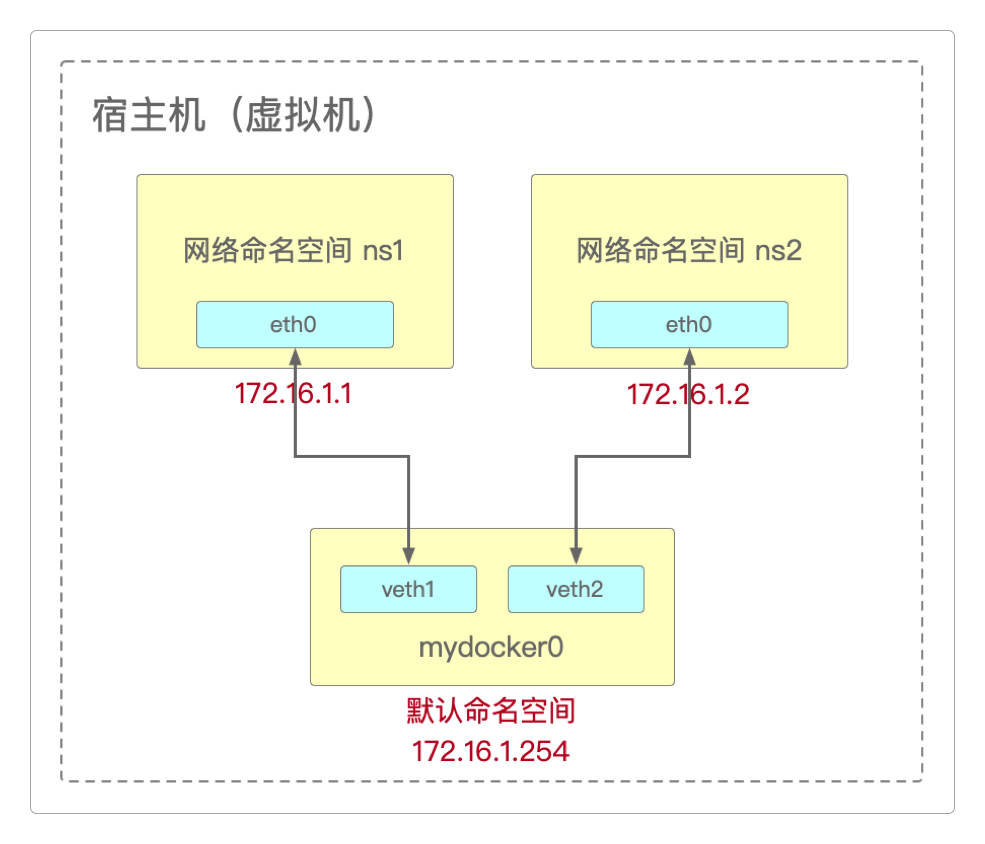

首先创建一个bridge。

> brctl addbr mydocker0
> brctl show

准备一个shell脚本。

> touch add-ns-to-br.sh
> vi add-ns-to-br.sh

保存下面的内容。

#!/bin/bash
# 定义了三个变量，第一个位置是使用的bridge，第二个位置是命名空间，第三个位置是IP地址
bridge=$1
namespace=$2
addr=$3

定义两个网络接口实现。

vethA=veth-$namespace
vethB=eth00-$namespace
sudo ip netns add $namespace

添加一个连接$vethA和$vethB的link。

sudo ip link add $vethA type veth peer name $vethB
sudo ip link set $vethB netns $namespace

给$vethB配置一个IP地址。

sudo ip netns exec $namespace ip addr add $addr dev $vethB

先启动$vethB。

sudo ip netns exec $namespace ip link set $vethB up

再启动$vethA。

sudo ip link set $vethA up
sudo brctl addif $bridge $vethA

然后执行下面的脚本。

> sh add-ns-to-br.sh mydocker0 ns1 172.16.1.1/16
> sh add-ns-to-br.sh mydocker0 ns2 172.16.1.2/16

查看已有的命名空间。

>  ip netns ls

执行命令，查看mydocker0上挂载的实现。

>  brctl show
bridge name			bridge id						STP enabled			interfaces
......

mydocker0				8000.a2718354cda9		no							veth-ns1
																										veth-ns2

......

然后把mydocker0这个bridge启动起来。

> ip link set dev mydocker0 up

进入到ns1的命名空间中打印出它的IP信息。

> ip netns exec ns1 base
> ip a

或者直接用打印出它的IP信息。

> ip netns exec ns1 ip a
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
381: eth00-ns1@if382: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 6a:fb:57:74:df:90 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.16.1.1/16 scope global eth00-ns1
       valid_lft forever preferred_lft forever
    inet6 fe80::68fb:57ff:fe74:df90/64 scope link
       valid_lft forever preferred_lft forever

执行ping命令。

> ping 172.16.1.2
PING 172.16.1.2 (172.16.1.2) 56(84) bytes of data.
64 bytes from 172.16.1.2: icmp_seq=1 ttl=64 time=0.105 ms
64 bytes from 172.16.1.2: icmp_seq=2 ttl=64 time=0.052 ms
^C

在ns1的命名空间中ping 172.17.0.1会发现网络不可达。

> ip netns exec ns1 base
> ping 172.17.0.1
connect: 网络不可达

但退出之后就可以ping通。

> exit
> ping 172.17.0.1
PING 172.17.0.1 (172.17.0.1) 56(84) bytes of data.
64 bytes from 172.17.0.1: icmp_seq=1 ttl=64 time=0.052 ms
64 bytes from 172.17.0.1: icmp_seq=2 ttl=64 time=0.049 ms
^C

再来观察宿主机的ip信息，会发现多了mydocker0、veth-ns1和veth-ns2。

......

380: mydocker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether a2:71:83:54:cd:a9 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::a071:83ff:fe54:cda9/64 scope link
       valid_lft forever preferred_lft forever
382: veth-ns1@if381: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master mydocker0 state UP group default qlen 1000
    link/ether da:20:aa:8a:65:7c brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet6 fe80::d820:aaff:fe8a:657c/64 scope link
       valid_lft forever preferred_lft forever
384: veth-ns2@if383: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master mydocker0 state UP group default qlen 1000
    link/ether a2:71:83:54:cd:a9 brd ff:ff:ff:ff:ff:ff link-netnsid 1
    inet6 fe80::a071:83ff:fe54:cda9/64 scope link
       valid_lft forever preferred_lft forever

通过网络命名空间，就可以看出容器之间的通信机制是怎样的。
