RocketMQ核心架构

虽然RocketMQ一直在不停地演变和进化，但它的核心结构是基本上没有改变的。

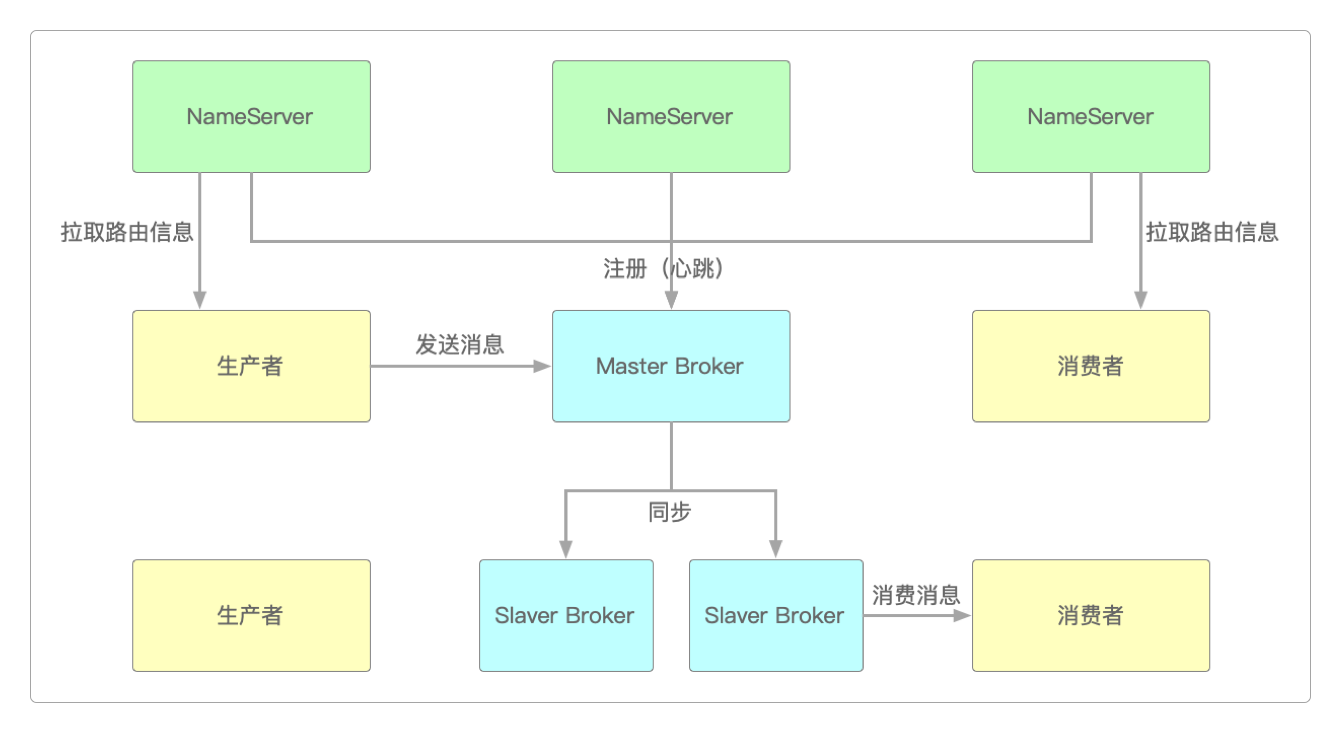

RocketMQ的路由中心架构

RocketMQ主要由下面几个部分组成。

• Broker：负责消息的存储和传输，响应消费者的请求，它将消息存储在本地磁盘文件中。

• NameServer：管理集群中所有的Broker，同时负责完成Broker的路由注册与服务发现，它和Broker之间通过心跳机制保持连接。

• 生产者（Producer）：负责生产并发送消息的组件。

• 消费者（Consumer）：负责接收并消费消息的组件。

• 生产者或消费者通过轮询，定时向NameServer拉取最新Broker注册信息。

为了避免单点故障，提升性能，RocketMQ又将Broker分为两种不同的角色。

• Master Broker：主Broker，负责响应请求并存储消息。

• Slaver Broker：从Broker，一般只同步Master Broker的数据，偶尔也会响应消费者的读请求。

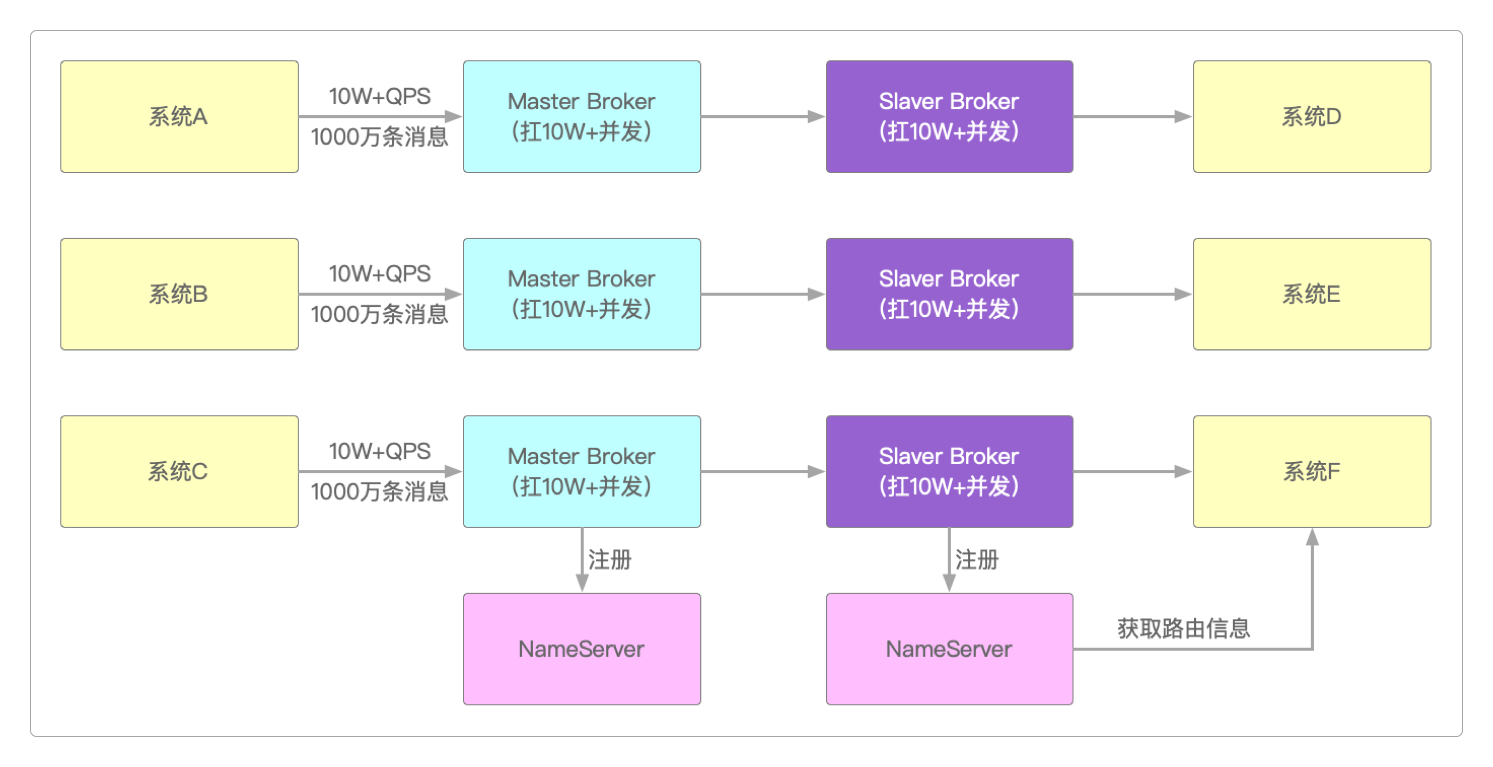

根据Master Broker和Slaver Broker的不同，RocketMQ又有三种不同的集群模式，不管是哪种模式，它们都有一些共同点。

几种不同集群架构的共同点

几种不同集群架构的共同点

• Master Broker和Slaver Broker都会向NameServer注册自己，以及发送心跳。

• 消费者可能从Master Broker获取消息，也可能从Slave Broker获取消息，但消息只会被消费一次。

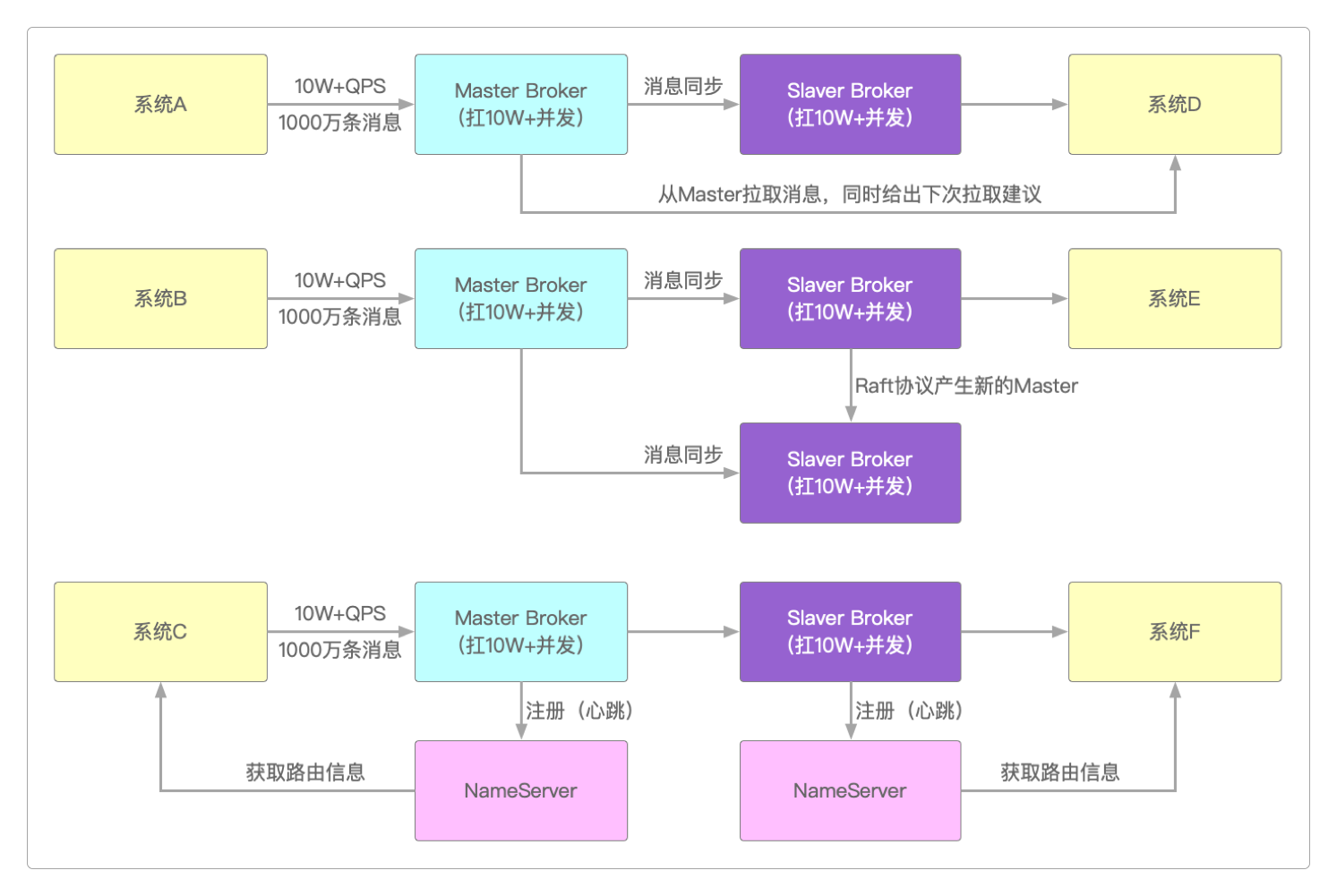

• 高可用集群无非就是从多个Slaver Broker之中自动产生新的Master Broker，它是通过Raft协议实现的。
