物理数据结构

数据页

每个数据页大小固定16KB，当加载数据到内存时，都是以数据页为单位加载一页或者多页的。当数据从内存写回磁盘时，也是以数据页为单位进行的：

数据页

可以给数据库中的表指定行存储格式。

> CREATE TABLE table_name(column, ……) ROW_FORMAT=COMPACT;
> ALERT TABLE table_name ROW_FORMAT=COMPACT;

每行数据在磁盘文件里存储时，其组成部分如下。

• 变长字段 + NULL值列表 + 数据头 + 实际数据值。

• 定长字段直接存储值，不会有附加信息。

变长字段

相邻两行数据，在磁盘里是挨着存储的，写入时保存变长字段的实际长度值，如0x05。

读取时，会附带读取一些字段额外信息，多个变长字段附加信息是逆序存储的，如hello hell he的附加信息为0x02 0x04 0x05。

NULL值列表

对于所有的NULL值，不使用字符串，而以二进制的bit位来存储：如果bit位值1说明是NULL，否则为0。

数据头

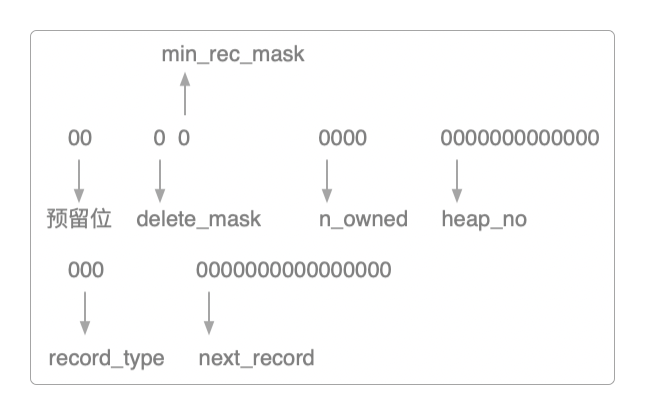

每行数据存储时，都有40个bit位的数据头，用来描述该行数据。

• 第1、2位：预留位，无任何意义。

• 第3位：delete_mask，表示该行数据是否被删除。

• 第4位：min_rec_mask，标记B+树里每一层非叶子节点里的最小值。

• 第5~8位：共4位，n_owned，该行数据的所有者。

• 第9~21位：共13位，heap_no，标记当前行数据在记录堆里的位置。

• 第22~24位：共3位，record_type，数据类型，0为普通，1为B+树非叶子节点，2为最小值数据，3为最大值数据。

• 第25~40位：共16位，指向下一条数据的指针。

数据头

实际数据值

真实的数据值不是直接以字符串的方式存储在磁盘中的，而是按数据库指定的字符集编码来存储的，会在真实数据部分，加入一些隐藏字段。

• DB_ROW_ID：唯一行标志。

• DB_TRX_ID：事务ID，指明这是哪条事务处理的数据。

• DB_ROLL_PTR：回滚指针，用来进行事务回滚。

例如：0x08 0x05 00000101 0000000000000000000010000000000000011001 00000000094C 00000000032D EA000010078E 616161 636320 62626262

标记部分为隐藏字段值。

行溢出

行溢出是指当一行数据大小超过数据页（16KB）大小的时，用多个数据页来存储余下的数据。

行溢出

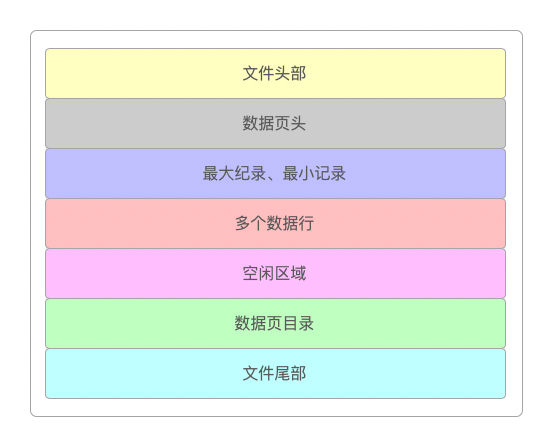

数据页的组成

• 文件头部：38字节。

• 数据页头：56字节。

• 最大记录&最小记录：26字节。

• 多个数据行：不固定。

• 空闲区域：不固定。

• 数据页目录：不固定。

• 文件尾部：8字节。

数据页的组成

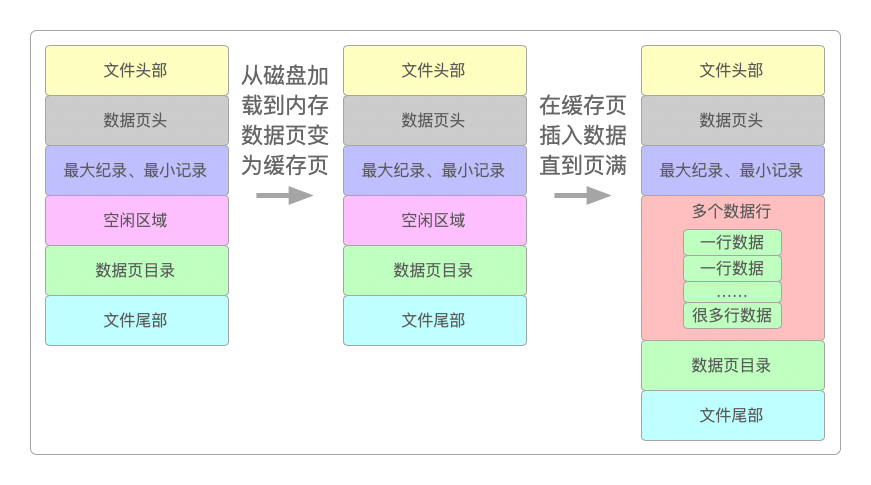

当数据库中还没有数据时，空数据页会被加载到内存的缓存页，在缓存页中插入一条数据（缓存页与数据页是等同的），可以一直往里插入数据，直到空闲区域都耗尽，就意味着页满了。

缓存页被更新时，它在LRU链表、flush链表里的位置会不断变动，最终会被写回到磁盘。

缓存页被更新

表空间及数据区

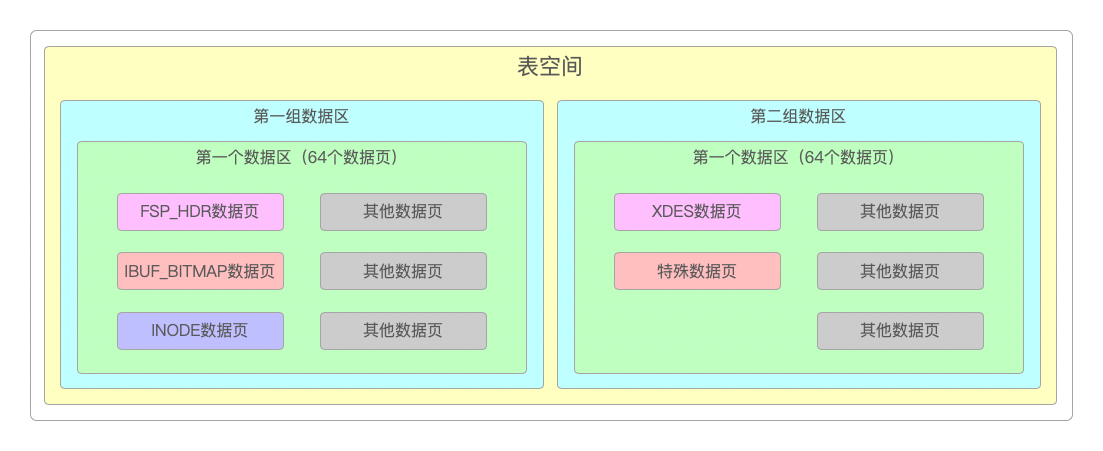

MySQL创建表的时候，在磁盘上都会对应着表名.ibd这样的一个磁盘数据文件。表空间的磁盘里，会包含很多数据页，但由于数据页过多不便于管理，就引入了数据区（extent）的概念。

一个数据区管理连续的64个数据页，因此一个数据区 = 数据页（16KB） × 64 = 1MB，256个数据区被划分为一个组（256MB）。

表空间的第一组数据区的第一个数据区的前3个数据页，内容都是固定的。

• FSP_HDR数据页：存放表空间及该组数据区的属性。

• IBUF_BITMAP数据页：存放该组数据页的所有insert buffer信息。

• INODE数据页：存放一些特殊信息。

其他各组数据区的第一个数据区的头两个数据页，也都用来存放特殊信息。

表空间及数据区

小结

• 创建表的时候物理磁盘上就对应创建表名.ibd的表空间文件。

• 一个表空间包含若干数据页（16KB），为了便于管理，引进数据区的概念。

• 数据区 = 64 × 数据页，数据区组 = 256 × 数据区。

• 磁盘上的数据区与内存Buffer Pool的缓存页是完全对应的，Buffer Pool默认128MB，等同于128个数据区，或者半个数据区组的大小。

• Buffer Pool中有缓存页及其对应的描述文件，同时有free、LRU、flush这3种链表及一些元数据。

• 启动时，MySQL会将空的数据页加载到缓存中，同时将这些缓存页组成free链表和LRU链表（通过预读机制或者全表扫描加载的缓存页都会进入到LRU链表的冷数据区域）。

• 当插入数据时，依据所在的表空间的数据区的数据页，往缓存页中写入数据。

• free链表删除相应缓存页。

• LRU链表（如果是加载该缓存页的1s后）则将处于冷数据区域的缓存页移动到热数据区域的头部。

• 同时flush链表也加入指向该缓存页描述数据块的指针节点。

• 后台I/O进程会定时扫描LRU链表冷数据区域的尾部及flush链表，将一批缓存页数据写入磁盘中。

• 此时这些缓存页的空间将被释放，以便存储新的数据，同时将它们加入到free链表中。

---
